Montar una maqueta de una casa en ruinas

Vamos a ver paso a paso cómo montar una casa en ruinas a partir de una maqueta comercial de plástico, y siguiendo los pasos que nos facilita el fabricante.

Fuente original...
Este artículo en inglés y con vídeos está disponible en la página web del fabricante. Aquí solo veremos los pasos básicos. Más adelante se trabajaran construcciones más complejas.

Primero debemos preparar las herramientas y materiales que vamos a necesitar para montar la maqueta "Café francés" del fabricante MiniArt. Como puede verse en la foto, los materiales son muy similares a los que se utilizarían para cualquier otra maqueta.

Conjunto de herramientas Maqueta comercial 'Café francés'

Preparar las piezas

Empezaremos con un punzón con la punta bien afilada.

Punzón para rayar

Con él iremos rayando los contornos de las piezas, repitiendo el proceso varias veces hasta conseguir una hendidura bien marcada.

Rayar con una punta bien afilada Rayar siguiendo el contorno de cada pieza

También hay que rayar los extremos de las piezas con el punzón afilado varias veces.

Rayar los extremos de cada pieza

Ahora hay que conseguir romper por la zona marcada sin estropear la pieza. Si la hendidura no es lo bastaste profunda, no conseguiremos una rotura limpia. Por ello insistimos tanto en el uso de una punta bien afilada.

Romper por la hendidura sin estropear la pieza Separar el plástico sobrante El mismo sistema para los bordes irregulares

También hay que abrir los huecos de las puertas y las ventanas.

Una vez libre del plástico sobrante, haremos un lijado suave para facilitar el encolado de las piezas. Para lijar las piezas grandes lo mejor es deslizarlas sobre una hoja de lija (teniendo cuidado con las yemas de los dedos y las uñas largas). Tras una limpieza a fondo del polvo que se ha generado tendremos las piezas listas para el montaje.

Lijando una pieza grande

En la foto se puede ver todas las piezas ya limpias y listas para el montaje.

Piezas preparadas para su montaje

Algunas piezas pueden tener pequeños salientes, que no son más que restos del moldeado en fábrica (marcado con un círculo rojo en la fotografía). Con una cuchilla bien afilada retiraremos estos salientes, procurando no estropear los detalles de las piezas.

Restos del moldeado de fábrica Retirar restos del moldeado

Unir las piezas

Empezar por las partes interiores de las paredes. Aplicar pegamento líquido, dos veces, en los laterales de las dos piezas a unir.

Aplicar pegamento líquido

Unir las piezas encoladas. Presionar sobre toda la longitud de las piezas para conseguir una buena unión.

Unir las piezas encoladas Presionar mientras se seca Presionar a lo largo de la pieza

Para poder colocar la parte frontal de la pared, primero hay que preparar la pieza. Marcar la zona por donde se va a cortar.

Hay que recortar para unir

Repetimos el proceso realizado con las piezas anteriores. Con el punzón bien afilado rayar a lo largo de la línea marcada varias veces hasta conseguir una hendidura. Y separar el plástico sobrante siguiendo la hendidura marcada sin estropear la pieza.

Rayar para separar el sobrante Retirar el plástico sobrante

Puliremos la zona recortada con una lija, en un ángulo de 45 grados. Para trabajar mejor es recomendable pegar la lija a un taco de madera.

Lijar la zona cortada Lijar en ángulo de 45 grados

En la parte superior hay que ajustar la pieza marcando las líneas por donde se realizará el corte.

Calcular el encaje superior Recortar el plástico sobrante Comprobar el ajuste

Aplicar pegamento líquido, dos veces, en el reverso y en el anverso de la pared delantera.

Encolar el reverso de la pared Encolar la pared frontal

Unir ambas piezas presionando para conseguir una buena unión. Ejercer una presión constante sobre todas las partes encoladas.

Unir las piezas encoladas Ejercer presión mientras se seca

Como se ha hecho con las primeras piezas, para las piezas laterales marcar la zona que se debe recortar. Con el punzón bien afilado rayar a lo largo de la línea marcada varias veces hasta conseguir una hendidura.

Marcar las zonas de corte Rayar siguiendo la marca de corte

Hacer un corte en ángulo de 45 grados con la ayuda de unas tijeras.

Contar en ángulo de 45 grados

Separar el plástico sobrante siguiendo la hendidura marcada sin estropear la pieza.

Separar el plástico sobrante

Puliremos la zona donde se aplicará el pegamento con una lija, en un ángulo de 45 grados.

Lijar la zona recortada

Cubrir la superficie con pegamento líquido, dos veces y unir ambas partes.

Encolar con pegamento líquido Encolar con pegamento líquido

Después de unir las piezas aplicar presión y dejar secar unas 24 horas antes de volver a manipularlas.

Unir ambas partes ejerciendo presión Dejar secar 24 horas

Retirar el exceso de pegamento con una cuchilla bien afilada. Eliminar la junta de la unión raspando con una cuchilla, moviéndola en una única dirección.

Retirar los excesos de pegamento Eliminar las juntas de unión visibles con una cuchilla

Necesitaremos una fina lima triangular. Con la lima iremos repasando las líneas entre ladrillos que han quedado afectados por el raspado anterior.

Una lima triangular nos servirá Repasar las líneas entre ladrillos tras el raspado anterior

Con un trozo de papel de lija repasaremos los bordes del edificio.

Lijar los bordes del edificio Lijar los bordes del edificio Lijar los bordes del edificio

Encolar bien las piezas que forman el soporte y el suelo de madera del primer piso, pegando la pieza del suelo de madera en su lugar

Encolar el soporte del suelo Pegar en su lugar el soporte del suelo  Pegar el suelo del primer piso

Encolar la pieza del rótulo o cartel que forma parte del edificio en la parte frontal delantera. Unir la pieza encolada ejerciendo presión, con cuidado de no forzar el resto de piezas.

Piezas que forman el techo Pieza superior del techo: tejas

Estas piezas formar en detalle del techo.

Pieza interior del techo: bastidor de madera

Encolar cada pieza del techo con pegamento líquido, dos veces. Unir ambas piezas para formar el techado.

Unir ambas piezas para formar el techo Lijar los bordes

Eliminar la junta de la unión raspando con una cuchilla afilada. Cuando esté bien seco, afinar los bordes lijando.

Pegar el techo en su lugar Pegar marcos de puertas y ventanas

Pegar el tejado en su lugar para dar por terminado el techado.

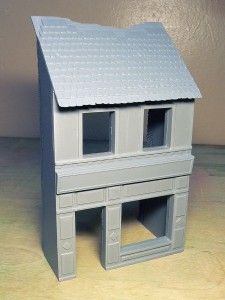

Lijar los bordes

Pegar los marcos de puertas y ventanas.

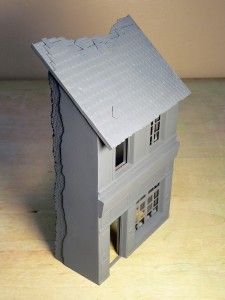

Lijar los bordes

Con esto damos por finalizado la fase del montaje, para pasar a la fase de pintura y acabado.
