Bien, al fin consegui la carcasa. A continuacion teneis unas fotografias del proceso. Las tapas van sujetas por la misma junta torica, es decir, no lleva cierres. Se cierra haciendo presion sobre la misma y se abre haciendo palanca con un destornillador. La camara sin focos es muy ligera y manejable. Los focos los fabrique con una bateria de de gel de plomo que hacen el conjunto un poco mas aparatoso. La camara de video es una Panasonic GS1.
Profundidad de prueba 55 mts.
Caracteristicas:
Camara sin focos: Flotabilidad positiva
1 Kg.
Camara con focos: Flotabilidad negativa 1,1 Kg. Necesita unas pequeñas
boyas
Interruptores: magneticos con contactos reed.
Interruptor principal de la camara: eje mecanico
Interruptores:
Material: contactos Reed, PVC, metacrilato, ejes de fibra de vidrio, imanes, muelles galvanizados.
El contacto Reed va pegado con locktite sobre el tubo. Los interruptores sujetos con abrazaderas inox son totalmente desmontables para cambiar el muelle en caso necesario. Otra opcion es pegarlos o atornillarlos, con lo que se pueden eliminar las abrazaderas.
 |
 |
 |
 |
|
Contacto Reed
|
Contacto Reed |
Despiece del interruptor
|
Interruptores
|
 |
 |
 |
 |
|
Interruptor
|
Interruptor
|
Interruptor montado
|
Interruptor final
|
 |
|||
|
Montaje final
|
Interruptor mecanico:
Comprado a proveedor. Ahora se que es facil hacerlo con un torno.
Accionamiento mecanico: se trata de diseñar un dispositivo que se aloje en el interruptor de la camara para ponerla en marcha o pararla. En mi caso, tuve que improvisar esta complicacion
 |
 |
 |
 |
|
Interruptor mecanico
|
Accionamiento de la camara
|
Detalle
|
Detalle
|
 |
 |
||
|
Detalle del accionamiento
|
Detalle del accionamiento
|
Monitor y conexiones:
Un monitor Casio recortando el plastico de la carcasa
para que se aloje en el tubo. Un rele de potencia gobernado por su contacto
Reed.
En mi caso me encontre con el problema de que
el mismo jack de la camara servia o para salida de video o para accionamiento
de mando a distancia por cable. Desmontando (recortando con una cuchilla)
uno de los conectores lo adapte para que hubiera conexiones para salida de
video y entrada del mando a distancia a la vez. Un poco de Nural en el conector
y a correr.
En un semicirculo de PVC del diametro interior del tubo coloco, por un lado el monitor (con Velcro), por el otro el mando a distancia de la camara. Este semicirculo se aloja (con Velcro) dentro del tubo sobre unos topes.
Del mando a distancia desolde los pulsadores y conecte en su lugar los contactos Reed.
 |
 |
 |
 |
|
Monitor Casio sobre el semicirculo
|
Rele de potencia para accionamiento del monitor
|
Montaje monitor, rele, baterias
|
Mando a distancia de la camara
|
 |
 |
 |
 |
|
Mando a distancia de la camara
|
Vista de la carcasa con los cables de los contactos
reed
|
Se observa: soporte de la camara,contactos reed, mando
a distancia, baterias del monitor
|
Idem
|
 |
 |
||
|
Detalle
|
Parte trasera de la camara con el accionamiento mecanico
|
Cuerpo y tapas:
Cuerpo: Tubo de PVC. Diametro ext 160 mm. Diametro
int 130 mm
Tapas: metacrilato. Diametro ext 160 mm. Expesor: 2 cm
Las tapas y el tubo torneadas, con junta torica de 5 mm lateral en la tapa. En la tapa delantera puse otra tapa de metacrilato de espesor 3mm y unos tacos de metacrilato pegados a la tapa principal. La sujeto con tornillos apretados a mano. Asi, si se ralla o golpea es suficiente con cambiarla y no tengo que volver a tornear la tapa.
 |
 |
 |
 |
|
Tapa torneada
|
Detalle
|
Tapa con junta
|

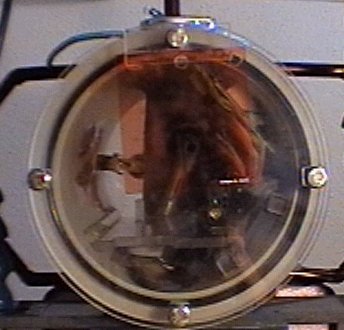

Tapa delantera con junta y protector de golpes
|
 |
 |
||
|
Tubo torneado
|
Tubo con alojamiento para monitor. En blanco el Velcro.
|
Soporte de la camara
Material: metacrilato, PVC
Una placa de metacrilato con un tornillo para la camara. Dos guias de metacrilato pegadas al tubo y una fijacion sujeta con Velcro, dejan a la camara inmovil dentro del tubo.
 |
 |
 |
 |
|
Soporte de la camara
|
Soporte de la camara
|
Fijacion del soporte con velcro
|
Soporte con baterias de monitor
|
 |
 |
 |
|
|
Alojamiento de la fijacion
|
Vista final
|
Vista final. En lateral contactos Reed debajo de la
cinta adhesiva
|
Luz de grabacion:
El problema es que no sabia cuando la camara estaba grabando o no si no la miraba por delante.Solucion: un cable de fibra luminica desde la luz indicadora roja de la camara hasta encima del monitor. Cuando graba, el extremo del cable se ilumina en rojo. El cordel es para sujetar la fibra delante de la camara.
 |
Fibra de vidrio y cordel para fijarla
|
Camara acabada:
Se aprecia tambien la bateria de los focos con los flotadores, y los focos. La bateria es de gel de plomo (7Ah,12V) pesada y aparatosa, pero economica. La camara sin la bateria es ligera y muy manejable, pero necesitamos luz para grabar !!!
Delante de la camara se aprecia un filtro Cokin naranja para grabacion sin luz. Es suficiente con girarlo o no para disponer de el
Como anecdota dire que se me ocurrio poner los flotadores de poliespan y no pense que el poliespan esta lleno de burbujas de aire. Es divertido cuando bajas ver como con la presion el poliespan se hace pequeñito, pequeñito. Ahora estoy buscando otros flotadores que ya publicare.
 |
 |
 |
 |
|
Vista trasera con bateria para focos
|
Vista de perfil
|
Vista
|
Vista
|
 |
|||
|
Vista
|
Focos:
Son relativamente faciles y rapidos y muy economicos de fabricar a partir de un racor de PVC y prensaestopas. Otro dia con mas tiempo igual entrare en detalles. Son de 50W+50W, 7Ah con bateria de gel de plomo. La caja de la bateria la hice con plancha de PVC de 8mm y una fresadora manual. Por no ir al tornero para que me hiciera la junta, hice un invento manual, y asombrosamente, es hermetica !!!.
 |
 |
 |
 |
|
Foco
|
Interruptor foco
|
Vista trasera
|
Detalle
|
Presupuesto en de la carcasa en pts:
Torneado del tubo y las tapas: 25000
Monitor Casio: 15000
Metacrilato y varios 10000
Horas: Hace meses que perdi la cuenta
Presupuesto de los focos en pts:
Racor: 500 pts
Metacrilato: 200 pts
Bateria de gel de plomo 7Ah 12V: 3000
Cables, reles, PVC: 3000
