| Antena Trabuco
Se Necesita: *
Tubo de PVC, 42 milímetros de diámetro y de 3’5 a 4 milímetros de grosor (
la pared), y de unos 1800 milímetros de largo *
Cable eléctrico, 3100 milímetros aproximados de largo de unos 4 milímetros de
diámetro (2’5 milímetros de sección). *
1 Trimer regulable de 4 picos *
1 Conector de PL hembra *
Bobina de cobre de 1’5 milímetros por 10 milímetros *

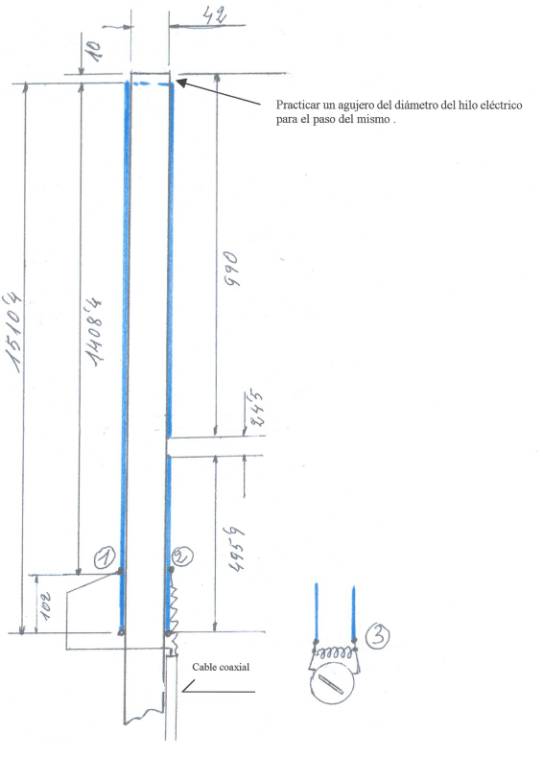

Bridas de Plástico Montaje: En la parte superior del tubo se efectúa un orificio
para pasar el cable eléctrico de una banda a otra. Empezamos por la parte izquierda a cablear el tubo,
hasta llegar al extremo superior, entonces pasamos el cable por el orificio que
hemos efectuado anteriormente, saliendo por la parte derecha, cableando solo 990
milímetros. Dejamos un espacio 24’5 milímetros sin cablear, y
a continuación cableamos un trozo de 495’9 milímetros. Una vez cableado todo el tubo, procedemos a fijarlo
con las bridas de plástico. En las puntas exteriores del cable soldamos 1 Trimer
de 4 picos, en el cual intercalamos 1 bobina de cobre de 1’5 milímetros x 10
milímetros interior x 5 espiras (punto
3). A 102 milímetros de los extremos inferiores le
quitamos un poco la funda al cable, (Puntos
1 y 2)
para soldarle el cable vivo (cable interior del cable coaxial) al punto numero
1, y después soldarle la malla al punto numero 2. Notas: * Las ondas estacionarias se regulan a través
del trimer. * El Conector de PL hembra, es para fijárselo
a los puntos 1 y 2, si se desea, para mayor comodidad para poner y quitar el
cable coaxial. * Respetar exactamente el espacio de 24’5
milímetros, y estañar las puntas. Agradecimientos: Le doy las gracias a EB3GIN
Francisco
Salvado, por haberme explicado y dibujado el esquema de esta sencilla antena,
para bandas de 2 metros ( 144.000 a 145.999 mhz.).
|
